Produkt je vyřazen!




Produkt již není v naší nabídce.
Kontaktujte prosím, manažera produktu:

Tomáš Altmann
tomas.altmann@ipmedia.cz








Radiový spoj ORCAVE 1S10 10 GHz, antény 60/60 cm, 175 Mbps Full-Duplex, 2x GB Ethernet, napájení PoE

SW licence 175 Mbps, kompletní dodávka vč. PoE napájecích zdrojů, splňuje podmínky VO






Radiový spoj ORCAVE 1S10 10 GHz, antény 60/60 cm, 175 Mbps Full-Duplex, 2x GB Ethernet, napájení PoE


 sestava











Výrobce

Miracle

Kód189643
Part No.1S10-175-60/60













  •


Podrobnosti o produktu




Popis produktu:

Kompletní radiový spoj ORCAVE 1S10 10 GHz s parabolickými anténami Arkivator 60 cm a licencí na přenosovou rychlost 175 Mbps Full-Duplex. Dosah spoje je 2,93 km. Spoj je možné pomocí SW licencí upgradovat až na maximální rychlost 200 Mbps. Spoj využívá FDD přenos s šířkou kanálu 28 MHz a modulaci 16QAM. ODU jednotky mají 2 GB Ethernet porty a 2 E1 porty, napájení PoE 802.3at. Management spoje je In-Band a spoj se ovládá přes webové rozhraní. Dodávka spoje obsahuje vše potřebné (vyjma Ethernet kabelu) k instalaci a provozu spoje.

Hlavní vlastnosti:
- Kmitočtové pásmo: 10,3 - 10,6 GHz
- Přenosová rychlost 175 Mbps, upgradovatelná na 200 Mbps
- Přeladitelnost: dolní část spektra kanály 0-3a, horní část spektra kanály 7a-10(a)
- Šířka kanálu: 14 a 28 MHz
- Full-Duplex přenos
- Modulace: QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM upgrade až na 256QAM
- Adaptivní modulace
- Rozhraní: 2x GB Ethernet port, 2x E1
- spoje na přímou viditelnost
- Dosah: 2,93 km (rezerva na únik 20 dB)

Pracovní kmitočty, pásmo:
Vysílací kmitočty: Dolní část spektra (středové kmitočty 10,308 -10,392 GHz), kanály 0-3a, horní část spektra (středové kmitočty 10,504 -10,574(10,588) GHz), kanály 7a-10(a) dle VO-R/14/12.2006-38 ČTÚ
Rozsah přeladění: Libovolná kombinace kanálů z dolní a horní části spektra, možná je i kombinace kanálů 3a-7a
Počet kanálů: 13/13 pro šířku kanálu 28/14 MHz (středové kmitočty s odstupem 7 MHz v rozsahu kanálů 0-3a a 7a-10(a)) Přenosová rychlost (šířka kanálu 28 MHz):
Modulační rychlost: 25 Mbps/QPSK (šířka kanálu 14 MHz), 50 Mbps/QPSK, 75 Mbps/8PSK, 100 Mbps/16QAM, 125 Mbps/32QAM, 150 Mbps/64QAM, 175 Mbps/128QAM, maximální 200 Mbps/256QAM
Uživatelská rychlost: 24 Mbps/QPSK (šířka kanálu 14 MHz), 49 Mbps/QPSK, 74 Mbps/8PSK, 98 Mbps/16QAM, 123 Mbps/32QAM, 147 Mbps/64QAM, 172 Mbps/128QAM, maximální 196 Mbps/256QAM
Přenosová rychlost při 14 MHz kanálu je cca 50% oproti 28 MHz kanálu (při stejné modulaci)
Kódování: LDPC, FEC

Citlivost (BER10-6):
-87 dBm/QPSK, -83 dBm/8PSK, -79 dBm/16QAM, -76 dBm/32QAM, -73 dBm/64QAM, -70 dBm/128QAM, -67 dBm/256QAM

Latence (pro 64 byte Ethernet frame):
0,2 ms/100Mbps a vyšších; 0,27 ms/75 Mbps; 0,35 ms/50 Mbps; 0,7 ms/25 Mbps

Vysílací výkon:
-10 dBm až +3 dBm (s krokem 0,5 dB), ATPC není podporováno

Šířka kanálu:
28 MHz (pro modulace QPSK až 256QAM), 14 MHz (pro modulace QPSK až 128QAM)

Podporované standardy:
Radiové parametry: ETSI EN 302 217-1, ETSI EN 302 217-2-2, ETSI EN 302 217-4-2
EMC: ETSI EN 301 489-1 V1.8.1 (2008-04), ETSI EN 301 489-4
Bezpečnost: EN 60 950-1:2007

Anténa:
Arkivator 60 cm
Polarizace: Vertikání/Horizontální dle montáže jednotky
Zisk antény: 32,8 dB/10,18 GHz
H úhel: 3,1°
V úhel: 3,1°
Jednotka se montuje přímo na anténu a jako 1 celek se pomocí držáku montují na stožár
Vzdálenost jednotky od osy stožáru je cca 32 cm

Porty:
2x Gigabit Ethernet IEEE 802.3ac 1000BASE-T, konektor RJ-45 (kabel min. Cat5E), podpora napájení po Ethernetu (PoE) IEEE 802.3at do 100 m
2x E1 (G703), konektor RJ-45
1x BNC pro nastavení optimální síly signálu

Napájení:
Po Ethernetu: PoE 802.3at do 100 m
Nebo 40 - 72 V DC z externího napájecího zdroje
Spotřeba max. 16 W

Nastavení, Diagnostika:
Real time monitoring: RSS, SNR, BER
Statistiky: Rádiová linka a Ethernet pro všechny typy paketů
Instalace: indikace RSSI napětím na BNC (-85 až -30 dBm)

Management:
In Band, web management
SNMP bude implementováno v některé z dalších verzí firmware, podpora minimální verze 2c a pouze příkazy GET (nikoli SET nebo NOTIFY)
SNMP ver.2 vč. nastavitelných TRAPů nebude implementováno

Pracovní podmínky:
Teplota: -30 až +55°C

Rozměry:
210 × 270 × 114 mm jednotka

Hmotnost:
40 kg

Obsah balení:
1x Radiová jednotka ORCAVE 1S1O LA
1x Radiová jednotka ORCAVE 1S10 HA
2x Parabolická anténa Arkivator 60 cm vč. držáku na stožár
2x Ozařovač+Radom k anténě
2x Mounting kit pro antény Arkivator
2x PoE napájecí zdroj 802.3at s napájecím kabelem
2x Licence na přenosovou rychlost 175 Mbps




Obchodníci




Produkt manažer:

Tomáš Altmann, +420 246 030 713, tomas.altmann@ipmedia.cz
















Zařazení produktu










Související dokumenty

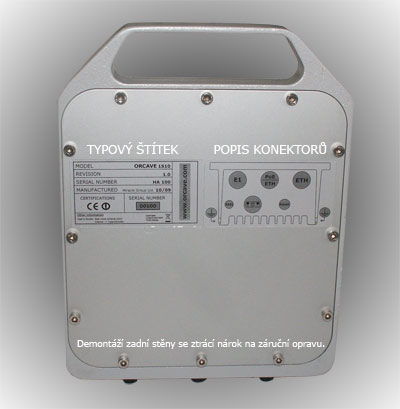

Pohled zezadu:  Orcave1S10_back_cz.jpg

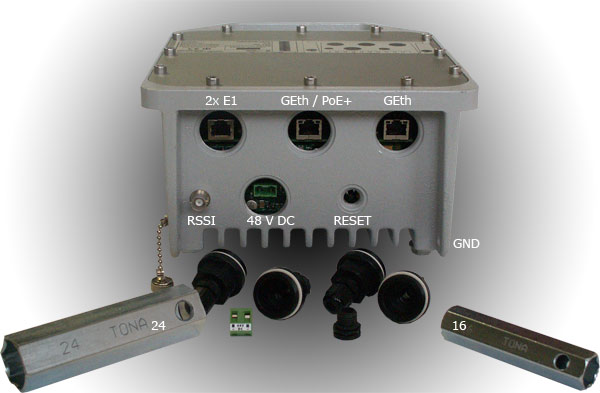

Konektory jednotky:  Orcave1S10_bottom.jpg

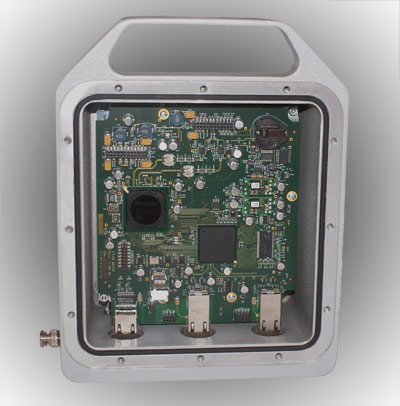

Vnitřek jednotky:  Orcave1S10_inside.jpg
Prohlášení o shodě:  ProhlaseniOShode_ORCAVE_1S10_CZ.pdf
Declaration of Conformity_EN:  DeclarationOfConformity_ORCAVE_1S10_EN.pdf
Montáž jednotky:  3210(11)xx MK_A_MG1S_V+H-30-60-120-dim+MK.pdf
Instalace antény:  Instalace_antény_ORCAVE_32xxyyy.pdf
Jednotka zepředu:  Orcave1S10_front_cz.jpg

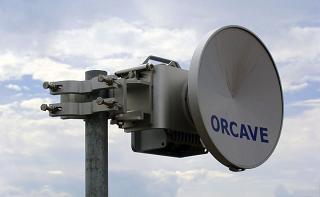

Jednotka na stožáru - zadní pohled:  ORCAVE_32xx30_3.jpg

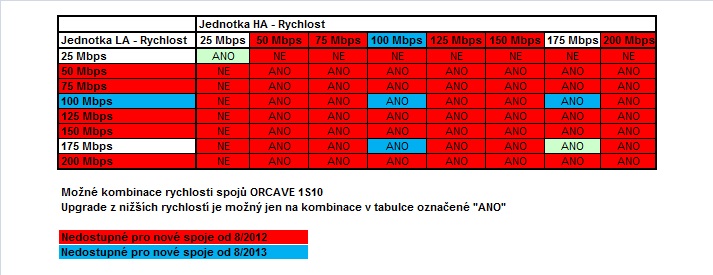

Rychlosti spojů 1S10:  ORCAVE_1S10_Rychlosti_201308.jpg
Délky spojů ORCAVE 1S10:  Délky_spojů_1S10_v4.pdf
