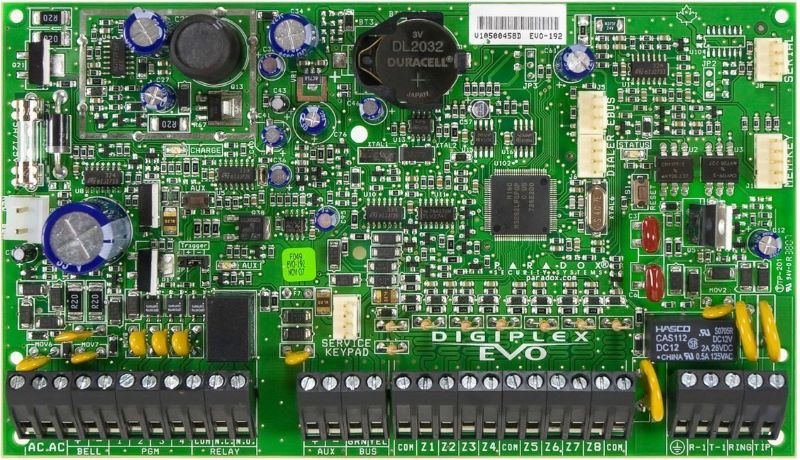

EVO192 Ústředna zabezpečovacího a přístupového systému

EVO192 nová verze (256kb) FW 7.xx

Třetí generace EVO192 nové CPU-256kb je největší ze zabezpečovacích ústředen Digiplex EVO. Tato zabezpečovací ústředna nabízí samostatných 192 zón a 5 PGM výstupů a má stejné vlastnosti jako její předchůdce EVO48/96. EVO192 má však několik nových vlastností, jako například schopnost přístupu a programování dálkových ovladačů "klíčenek" všem 999 uživatelů (s klávesnicí K641+ a modulem RTX3). Jde o plně adresovatelný sběrnicový systém, do kterého lze zařadit až 254 sběrnicových modulů (klávesnice, bezdrátová nadstavba, expandery, PGM výstupy, posilovací systémové BUS zdroje, rozdělovač sběrnice HUB2, hlasová nadstavba VDMP3 a jiné) i samostatné sběrnicové různé drátové detektory.

Další novou vlastností je tzv. MULTIBUS, který umožňuje upgrade firmware modulů na sběrnici a to pomocí seriového modulu 307USB a LAN IP150+, GPRS PCS265LTE. Dále je možné ústřednu použít jako přístupový systém ACC a to připojením klávesnice K641R nebo přístupového modulu ACM12. Doporučený nekroucený kabel pro komunikační sběrnici BUS je VEZFI 4 x 0,5mm2.

Vhodné pro zabezpečení například firem, kanceláře, výrobních hal, dílny či velkého rodinného domu

Vlastnosti:

• 8 podsystémů a 192 zón (16 na PCB, ATZ technologie)
• integrované vlastnosti přístupového systému
• programování z klávesnice nebo PC sw Babyware od 5.4.x a vyšší
• upgrade firmware pomocí programu InField v Babyware
• Podporuje SWAN a mobilní aplikaci Insite Gold
• Podporuje klávesnice K6xx, TMxx
• Podporuje PIR-kamery HD78 a HD88
• Podporuje RTX3, počet RTX3 je omezen pouze počtem BUS modulů
• Nepodporuje opakovač RPT1
• Podporuje bezdrátové klíčenky REMxx, detektory, sirény
• Podporuje BUS moduly např. ZX8, ZX82, PGM4, PGM82 a jiné
• Podporuje moduly na PCO, PCS250/265LTE, VDMP3 a IP150+ SWAN
• Podporuje systémové zdroje PS17, PS25 a PS45
• COM na ústředně = - AUX na ústředně

• systém je kompatibilní s uživatelským programem NEWARE v 5.xx nebo vyšší
• automatický úsporný režim
• 5 PGM na ústředně (1x NC/NO až max. 5A)
• Výstupy PGM 1-4 max 100mA a 5) max 5A
• PGM1 může být využito jako vstup pro 2-drátový kouřový detektor hlásič EPS
• 32 přístupových modulu (K641R nebo ACM12)
• podpora až 254 rozšiřujících sběrnicových modulů
• až 999 uživatelských kódů
• až 8 samostatných podsystémů
• paměť až na 512/3072 událostí
• výměnná baterie CR2032 reálného času +3V
• Nepodporuje software Winload

• napájecí zdroj AC 230/16V min. Trafo 40VA
• doporučená zálohovací baterie min. 12V/7Ah
• ústřednu nelze použít bez baterie
• BUS AUX+ až 800mA
• +Bell výstup krátkodobě max. 2A jinak max 30W
• nepodporuje memory-key pro přenos nastavení ústředny
• výstup telefonní vytáčené linky RING/TIP
• nepodporuje formát PAGER

• Pro spojení přes SWAN server je nutné mít na ústředně firmware verze 4.5x a vyšší.
• Pro programování do firmware 3.20 a nižší je potřeba používat software WINLOAD verze 5.7x
• Od firmware EVO192 FW verze 7.00 (přechodový) (2018) a vyšší je procesor 256Kb, nelze poté snižovat firmwary!
• Nejnovější firmware ústředny 7.52 nelze ponížit dolů, protože byla vylepšena BUS.
• Stíněnou kabeláž je potřeba uzemnit pouze v jediném bodě a to nejlépe u ústředny.
• Pro programování od firmware 7.52 a vyšší je potřeba používat software BabyWare verze 5.4.26 a vyšší !!!

Pro kabeláž BUS nesmí být použit kabel UTP.
