Richerlink • MSS5004 • EOC indoor SLAVE Koaxiální ethernet adaptér 700Mbps

Zařízení MSS5004 je koaxiální kabelový terminál typu EOC Slave, založený na řešení Mstar MS510CE. Disponuje čtyřmi 10/100M plně duplexními Ethernet porty, které lze současně připojit k počítači, set-top boxu (STB) nebo jiným terminálům.

Při spolupráci se sérií EoC master zařízení Richerlink dosahuje maximální fyzické přenosové rychlosti až 700 Mbps a vytváří sít’ přenosu Ethernetu druhé vrstvy prostřednictvím televizního koaxiálního kabelu, přičemž neovlivňuje přenos signálu CATV.

- MSS5004 přináší spolehlivé a rychlé řešení pro přenos dat po koaxiálním kabelu.
- Umožňuje rychlost až 700 Mbps bez ovlivnění stávajícího televizního signálu.
- Nabízí 4 plně duplexní 10/100M LAN porty a 1 WAN port pro snadné propojení více zařízení.
- Díky šifrovanému přenosu a řízení šířky pásma zajišťuje vysokou bezpečnost a stabilitu sítě.
- Kompatibilita s IEEE HomePlug AV a standardy Ethernetu umožňuje bezproblémovou integraci.
- Ideální volba pro hotely, bytové komplexy a rozvody CATV, kde je požadován kvalitní síťový přenos.

MSS5004 využívá nízkofrekvenční pásmo do 65 MHz a nekoliduje s aktuálním frekvenčním rozsahem systému CATV, čímž se snižuje vzájemné rušení.

Zařízení podporuje řízení šířky pásma a šifrovaný přenos pro dosažení vysoké spolehlivosti služby. Maximální uplinková šířka pásma může být konfigurována individuálně pro zabránění útokům na celý koaxiální přenosový systém.

Hlavní vlastnosti
- Kompatibilita s IEEE HomePlug AV, IEEE802.3, IEEE802.3u
- EoC přístup přes koaxiální kabel – podpora přenosu TV signálu a Ethernetu 10/100M
- Podpora protokolů: CSMA/CA, CSMA/CD, TCP/IP, PPPoE, DHCP, ICMP, NAT
- 1 WAN port a 4 LAN porty 10/100M, s podporou Auto MDI/MDIX


Technické parametry

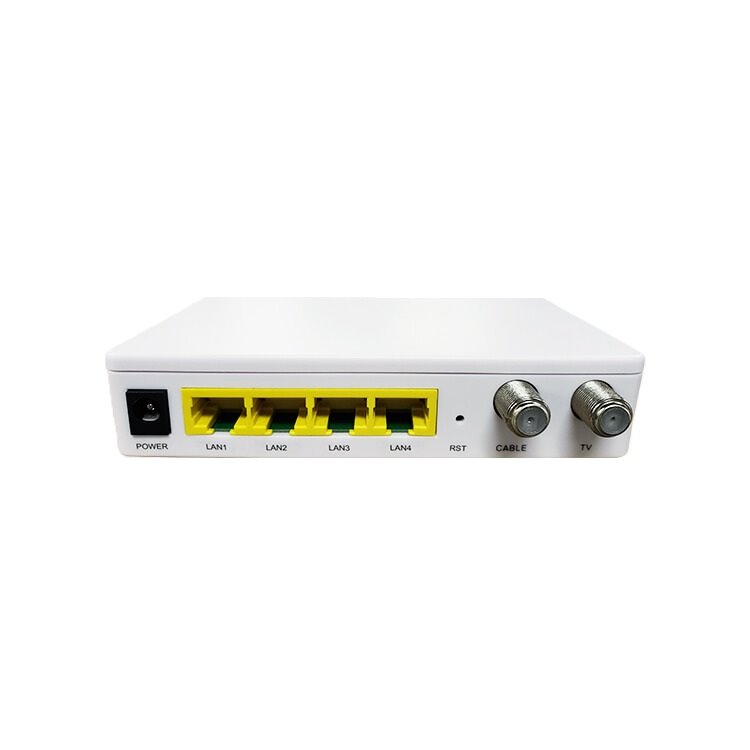

Porty
WAN: 1× F konektor
LAN: 4× 10/100M RJ45 (samoadaptivní)
TV: 1× F konektor

Standardy
IEEE HomePlug AV
IEEE 802.3 / 802.3u
CSMA/CA, CSMA/CD
TCP/IP, PPPoE

EoC
Frekvenční rozsah: 7.5–65 MHz
Výstupní výkon: ?110 dBµV
Modulace: OFDM

Fyzická vrstva
Přenosová rychlost: až 700 Mbps

IP vrstva
Průchodnost (throughput): 200 Mbps

RF impedance
75

CATV RF
Frekvenční rozsah: 87–1000 MHz
Zpětný útlum: >16 dB
Vložný útlum: ?1 dB

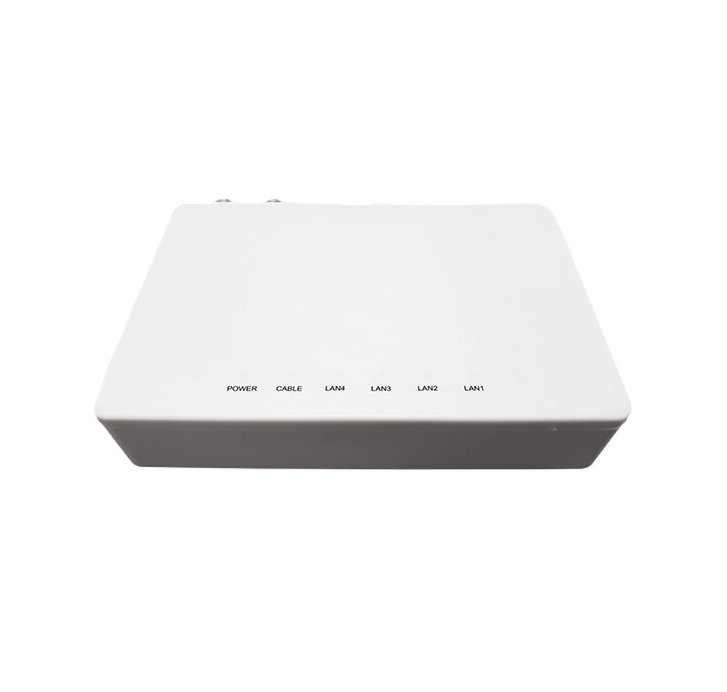

LED indikátory
WAN: svítí – linka / bliká – přenos dat
LAN: svítí – linka / bliká – přenos dat
Ostatní: POWER (zapnuto/vypnuto)

Rozměry (D׊×V)
126 mm × 84 mm × 28 mm

Provozní prostředí
Teplota: 0 °C – 45 °C
Vlhkost: 10–90 % (nekondenzující)
Skladovací vlhkost: 5–90 % (nekondenzující)

Napájení
DC 12V / 0.5A
