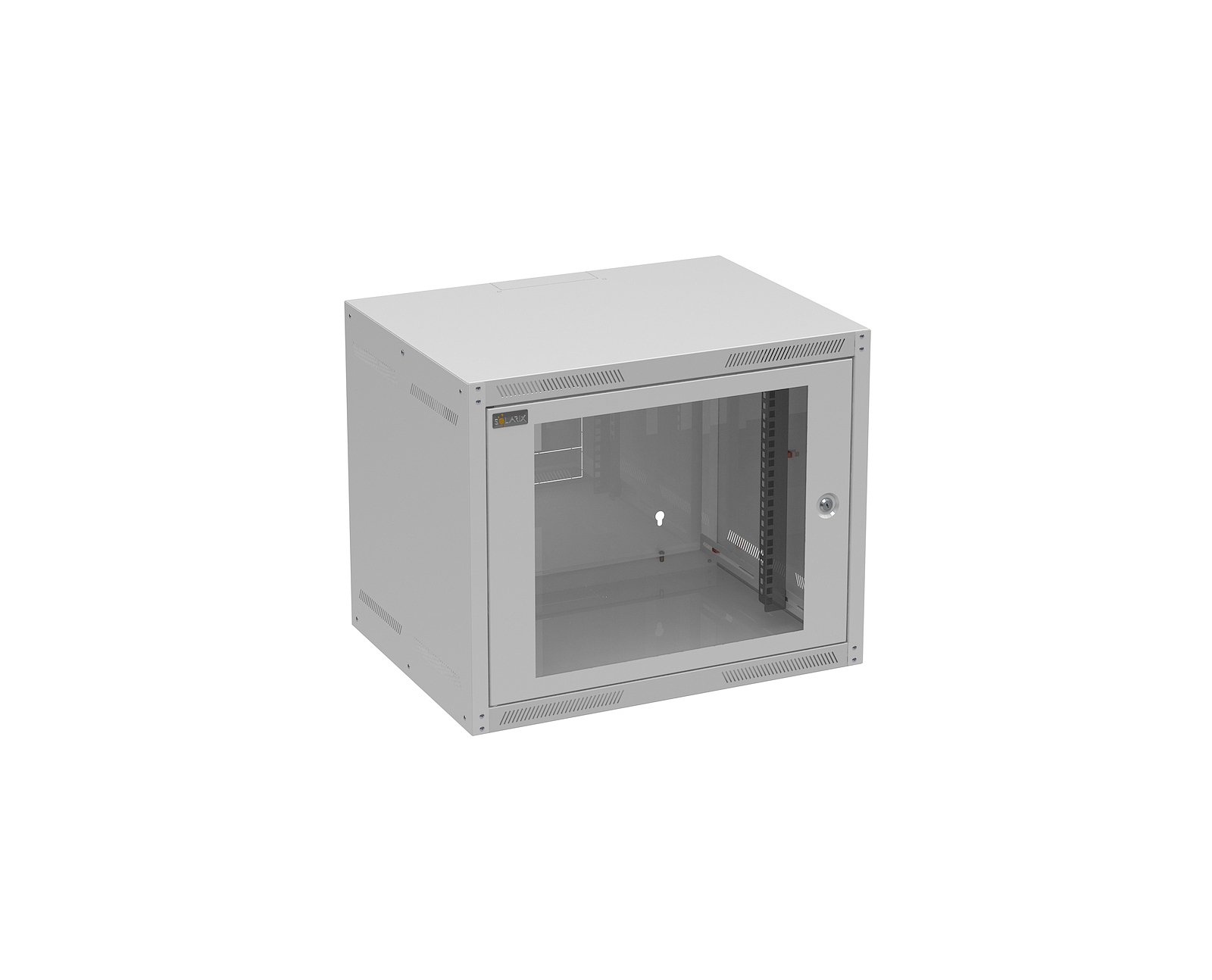

Rozvaděč nástěnný GrandN 9U 450mm, dveře sklo, RAL 7035, GrandN-9U-645-11-G

Nástěnná datová skříň GrandN je rozvaděč s nýtovanou konstrukcí, která byla navržena s důrazem na vysokou užitnou hodnotu a výhodnou cenu. Tato řada skříní vám usnadní práci díky své inteligentní a pevné konstrukci.

Hlavní přednosti a konstrukce:

• Snadná montáž: Velkou výhodou konstrukce je možnost instalace na zeď jednou osobou. Díky promyšlenému systému uchycení zvládnete montáž osazení skříňě bez nutnosti asistence, což výrazně zefektivňuje instalaci v terénu.
• Efektivní chlazení: Pro snadné odvětrávání vnitřního zařízení jsou v horním i spodním víku a bocích rozvaděče umístěny perforace.
• Kabelové vstupy: Vstup kabelů je řešen praktickými vylamovacími otvory umístěnými ve stropu a dnu rozvaděče.
• Bezpečnost a přístup: Dveře jsou vybaveny zámkem se dvěma klíči a skrytými otočnými závěsy pro čistý design a vyšší bezpečnost.

Rozšířené možnosti u hloubky 600 mm: U rozvaděčů s hloubkou 600 mm lze využít připravené vylamovací otvory pro montáž standardní ventilační jednotky VJ-Rx s 2 až 6 ventilátory.
Dále je u těchto modelů možné využít předpřipravených otvorů pro montáž koleček nebo vyrovnávacích nožiček přímo na tělo rozvaděče.

Vyráběné varianty
Výška: 6, 9, 12, 16U, 20U
Šířka: 600 mm
Hloubka: 450 a 600 mm
Konstrukce:
pozinkovaný plech síly 0,8 mm, nosné lišty 1,5 mm
Nosnost:
standard 65 kg (rovnoměrné zatížení)
IP krytí:
standard IP20
Barevné provedení:
prášková barva v odstínu světle šedá RAL 7035Konstrukce:
– dveře v provedení plechové nebo s bezpečnostním sklem (EN 12150-1), otevíratelné v úhlu 108°, skryté panty, možnost zvolit pravé nebo levé otevírání
– pozinkovaný plech o tloušťce 0,8 mm, nosné pozinkované vodivé lišty 1,5 mm
– ve vrchním, spodním víku a bocích perforace pro snadné odvětrávání
– vstupy pro kabeláž ve stropě, dně, zádech skříně v podobě vylamovacích otvorů
– v zadní stěně 4 otvory pro uchycení na stěnu, stěna montovatelná samostatně
– nosnost 65 kg (při připevnění na stěně v rovnoměrném statickém zatížení)
– stupeň krytí IP 20

Dodávaná konfigurace obsahuje:
– 1 pár posuvných 19" vertikálních lišt (další pár na vyžádání)
– 1 dveře se zámkem a skrytými závěsy
– zemnicí vodiče propojující veškeré samostatné díly rozvaděče

Snadná montáž:
Velkou výhodou konstrukce je možnost instalace na zeď jednou osobou. Díky promyšlenému systému uchycení zvládnete montáž osazení skříně bez nutnosti asistence, což výrazně zefektivňuje instalaci v terénu.

Prvním krokem je demontáž zadní stěny z rozvaděče,

následně je třeba tyto záda upevnit na stěnu a na ně pohodlně zavěsit rozvaděč,

poté je třeba přišroubovat záda k rozvaděči a tím zajistit požadovanou pevnost a tuhost celku.

Příslušenství
Ke skříni je možné přiobjednat velké množství příslušenství, jako jsou záslepky, vyvazovací panely a mnoho dalších včetně specielního příslušenství na přání zákazníka.

• Výška: 9U
• Výška: 497 mm
• Šířka: 600 mm
• Hloubka: 450 mm
• Hmotnost: 13.6 kg
• Barva: RAL 7035
