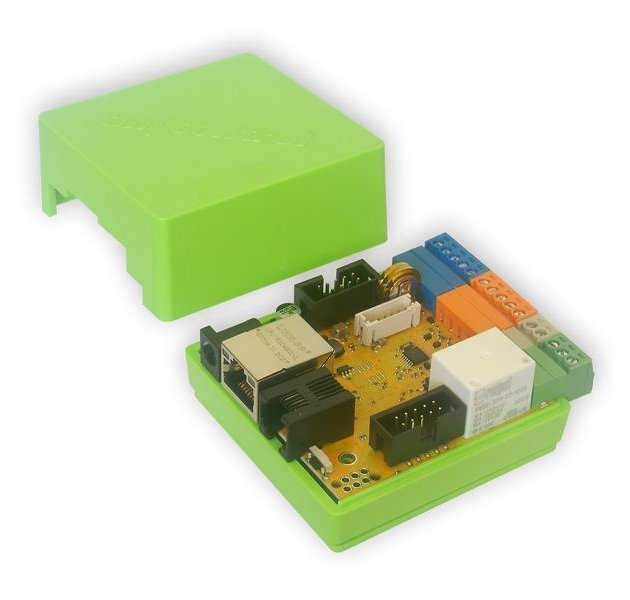

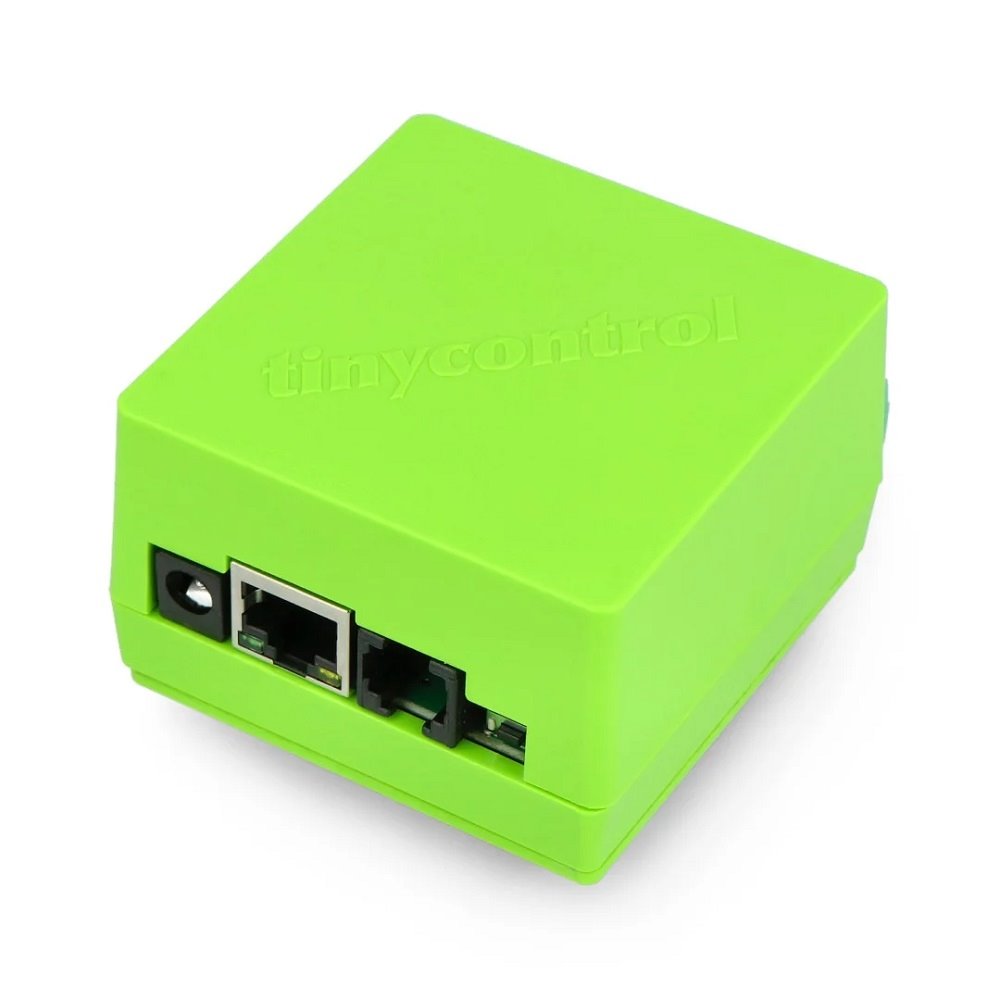

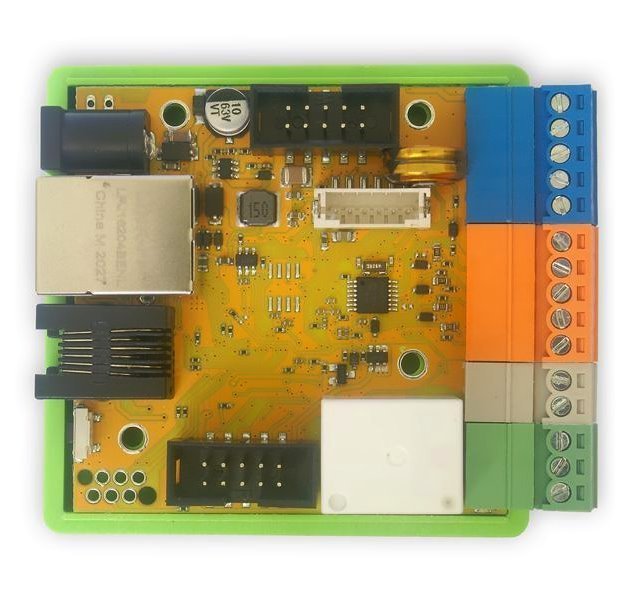

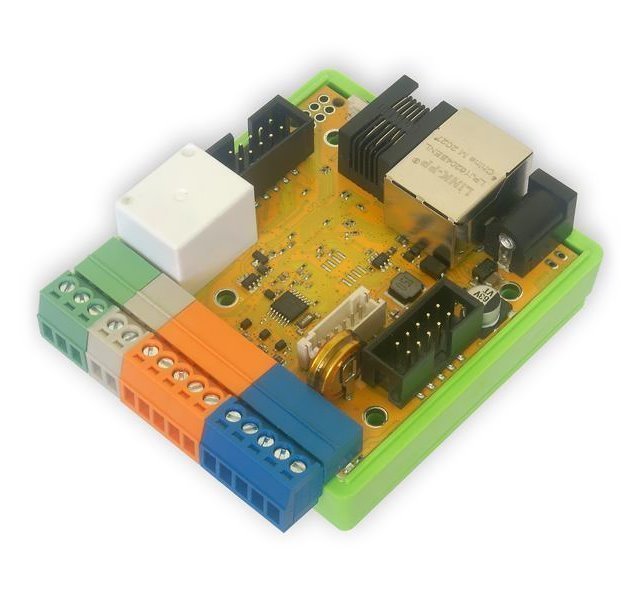

Tinycontrol LAN ovladač v3.9

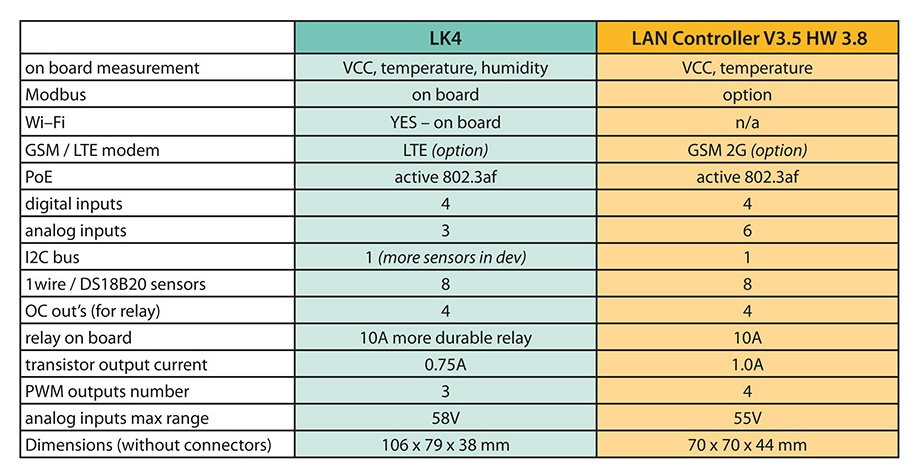

LAN ovladač s relé je jednoduché, univerzální a dostupné zařízení pro ovládání výstupů na základě informací z různých čidel. Slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání výstupů. Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí/vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici je také výstup PWM pro ovládání osvětlení nebo elektrického motoru. LK3.9 je pokračováním řady v3.5.

Má stejný API a je doporučen pro typické monitorovací a automatizační aplikace v IT prostředí. Tato verze je vybavena rychlejším procesorem ARM 32F407. Nabízí stejné funkce, ale používá odlišnou sérii firmwaru od verze v3.5. Zařízení je vybaveno vestavěným webovým serverem (podobně jako všechny verze LK) pro prohlížení naměřených hodnot a konfiguraci nastavení prostřednictvím webového prohlížeče.

Komunikační rozhraní: Můžete používat kabelové připojení Ethernet nebo bezdrátové připojení Wi-Fi 2,4 GHz (802.11n). LAN ovladač lze plně konfigurovat z webové stránky, která je k dispozici na vestavěném webovém serveru. Do zařízení je také možné posílat libovolné příkazy prostřednictvím protokolu HTTP (s vynecháním webové stránky) nebo MQTT (po konfiguraci připojení).

Základní vlastnosti:

- 2 analogové vstupy s přepínatelným ziskem – Měření napětí od 1 mV do 33 V, stejnosměrného proudu, střídavého proudu (přídavné senzory), termočlánky, snímače vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších.
- 2 analogové vstupy s přepínatelným ziskem – Měření napětí od 1 mV do 55 V, stejnosměrného proudu, střídavého proudu (přídavné senzory), tlakových čidel, termočlánků, senzorů vzdálenosti, fotorezistorů pro měření světla a dalších.
- 2 analogové vstupy do 3,3 V – pro měření napětí a proudu (stejnosměrného a střídavého pomocí přídavných senzorů) a převodníky 4–20 mA
- Sběrnice I2C pro připojení senzorů přes konektor RJ-12: podporuje širokou škálu senzorů I2C a DS18B20 přes sběrnici 1-Wire.
- 4 logické vstupy – jako stavové senzory pro monitorování dveří, infračervené senzory pohybu, tlačítka pro ruční spínání s možností bistabilního režimu, čítače impulsů pro měřiče energie a časovače pro resetování vstupů.
- 1 relé (NC, NO, C)
- 1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 0,5 A
- 4 tranzistorové (OC) výstupy pro spínací relé
- 4 výstupy PWM (50 Hz až 100 kHz)
- UART rozhraní pro komunikaci s externími zařízeními přes sériový port
- Sběrnice pro převodník RS485 - MODBUS RTU (nutná přídavná deska): umožňuje čtení předem nakonfigurovaných zařízení a nastavení konfigurace pro čtení libovolného zařízení pomocí protokolu Modbus.
- Měření teploty a napájecího napětí na desce
- Ethernetová komunikace (10/100Mb) s podporou PoE 802.3af.
- Správa prostřednictvím webového rozhraní.
- Bezdrátové ovládání zařízení s firmwarem Tasmota.

Příklady použití:

- Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez.
- Automatizované ovládání světel nebo zařízení na základě časového plánu nebo vzdálených příkazů.
- Monitoring/ovládání solární elektrárny – Sledování výkonu solárních panelů, větrné turbíny, základní řízení nabíjení baterií, měření spotřeby stejnosměrného proudu, měření spotřeby střídavé energie a výroby střídače.
- Zemědělství – Cyklická regulace krmítek a dalších zařízení v chovu zvířat, zavlažovací systémy.
- Monitorování napětí baterií, napájecích zdrojů a výpadků napájení ze sítě.
- Hlídací pes ISP pro monitorování připojení k síti Ethernet a resetování zařízení.
- Odesílání vstupních stavů a parametrů prostředí překrytých obrazem IP kamery (např. Dahua).
- Monitorování provozu tepelných čerpadel s prezentací dat na internetových grafech.
- Monitorování napájecího napětí a automatické přepínání na záložní zdroje.
- Vzdálené monitorování spotřeby energie prostřednictvím měřičů Modbus nebo pulzních vstupů.
- Síťový (kabelový nebo bezdrátový) přenos příkazů mezi více zařízeními LK.

Napájecí napětí: DC 8–55 V
Příkon: 0,5 W
PoE: ano, 802.3af v režimu A; pasivní režim B s propojkou
Rozhraní: Ethernet 10/100 Mb/s, Wi-Fi 2,4 GHz 802.11n, RS-485 Modbus RTU
Napájecí výstup pro zařízení Modbus: 12 V/ 200 mA
Pracovní teplota: -20 až +85 °C
Rozměry: 79 × 66 × 40 mm
Hmotnost: 90 g
