TINYCONTROL proudový senzor SCT do 32 A pro LAN ovladač LK3 a LK4

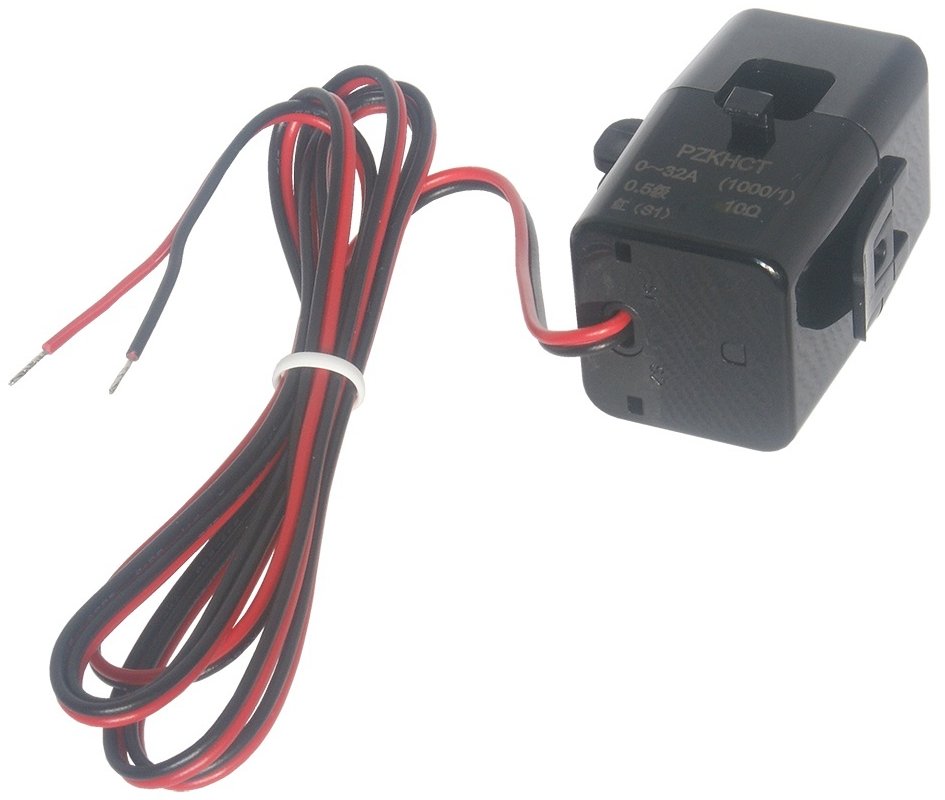

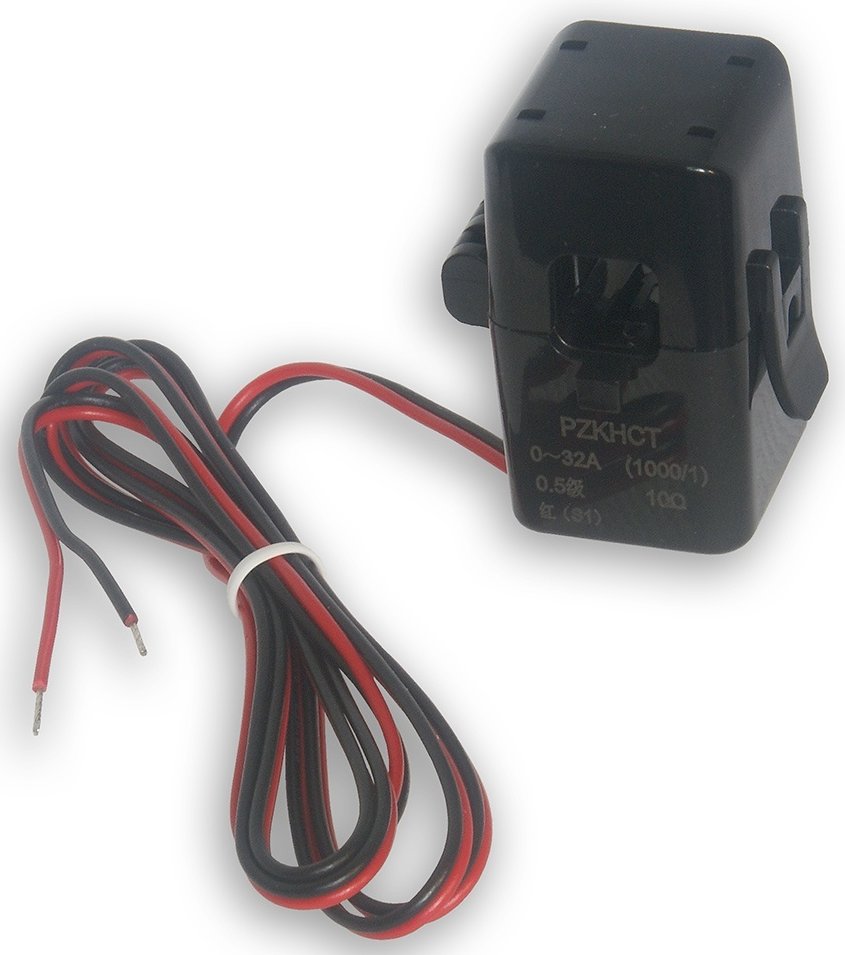

Miniaturní rozevírací proudový transformátor určený pro přesné měření střídavého proudu v rozsahu 0–32 A.

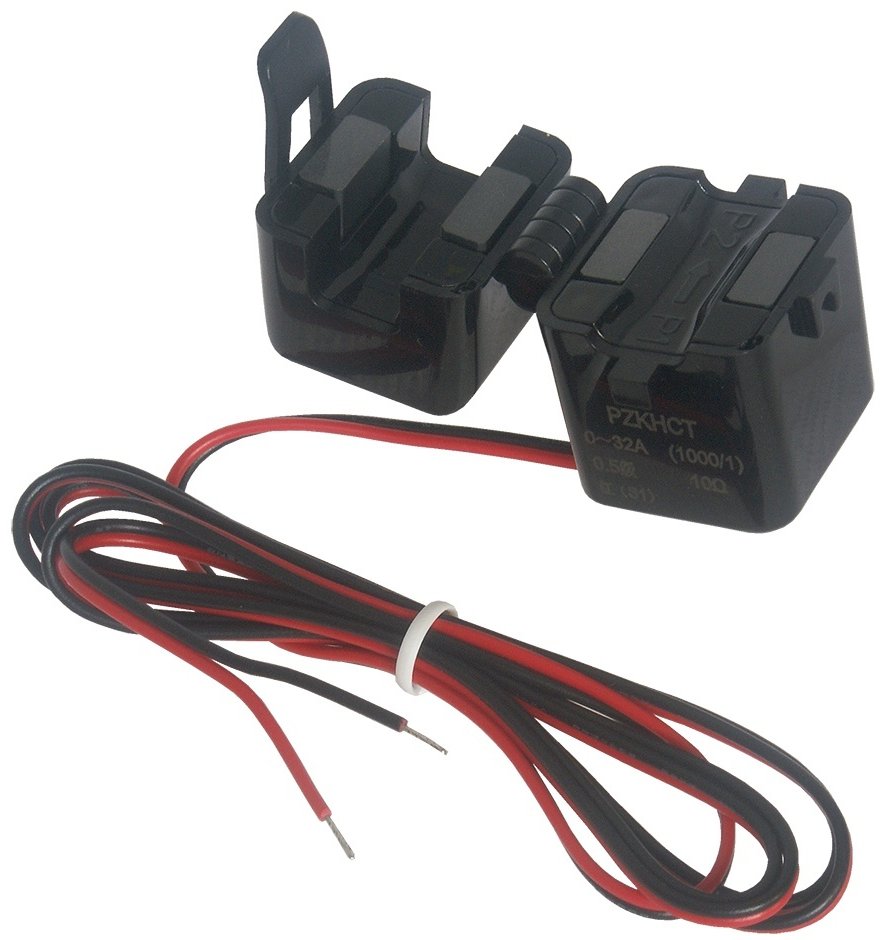

Proudový transformátor je kompaktní snímač s rozevírací konstrukcí, který umožňuje instalaci bez nutnosti odpojení napájecího vedení. Díky převodu 1 000 : 1 transformuje primární proud na měřitelnou hodnotu vhodnou pro připojení k analogovým vstupům energetických měřičů nebo řídicích systémů. Transformátor se vyznačuje třídou přesnosti 0,5, což zajišťuje spolehlivá a přesná měření.

Zařízení je dodáváno s 33Ω rezistorem pro přímé použití s 3,3V analogovými vstupy systémů LK. Průměr otvoru 11 mm s vysokou izolací umožňuje bezpečnou montáž na běžná elektrická vedení.

Použití a zapojení

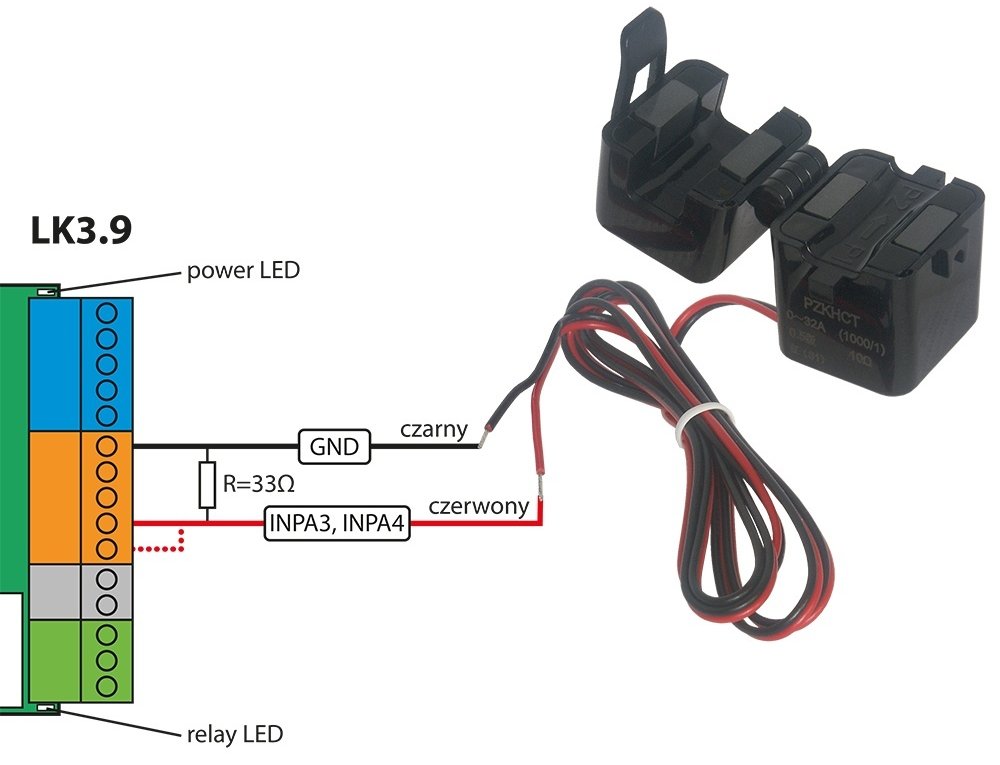

Transformátor je primárně určen pro energetické měřiče a systémy měření proudu prostřednictvím analogových vstupů. Transformátor neobsahuje vnitřní zátěžový rezistor. Pro správnou funkci a měření napětí na analogových vstupech (např. 3,3V u LK) je nutné zapojit přiložený 33Ω rezistor paralelně k výstupu transformátoru.

Obsah balení
Proudový transformátor PZKHCT, 33Ω rezistor

ZÁKLADNÍ SPECIFIKACE

AC rozsah proudu: 0–32 A (AC)
Maximální průměr měřeného vodiče: 11 mm
Proudový převod: 1 000 : 1
Třída přesnosti: 0.5
Typ montáže: snap-on, rozevírací
Dodávaný rezistor: 33 Ω
Kompatibilita: 3,3 V analogové vstupy LK
