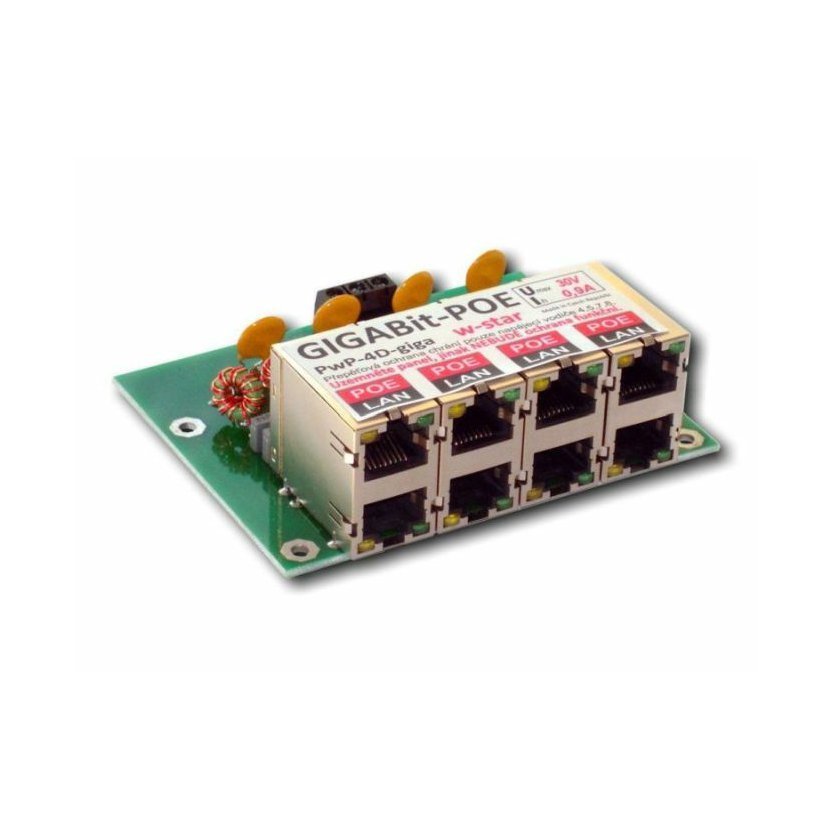

W-Star Gigabit 4 port napájecí panel 60V s ochranou, pojistkou a signalizací

Nová verze GIGABITOVÉHO modulu integrující 4 pasivní POE injektory, vhodný pro napájení až čtyř zařízení jedním vhodně dimenzovaným zdrojem, opatřený kvalitní zemnící plochou a elektronickou ochranou proti přepětí na napájecích vodičích.Panel je osazen navíc i ochranou proti zkratu na každém portu a signalizaci napájení.

Každý port má ochranu proti přetížení - v tomto případě trvalý proud 0,9A a 48V (hodnoty na obrázku jsou pouze informativní). Konkrétní hodnota je uvedena v popisu a lze ji individuálně změnit dle požadavků zákazníka

Každý port má zdvojnásobený počet ochranných prvků tak, aby byl co nejlépe chráněn i při rozepnuté pojistce proti zkratu.

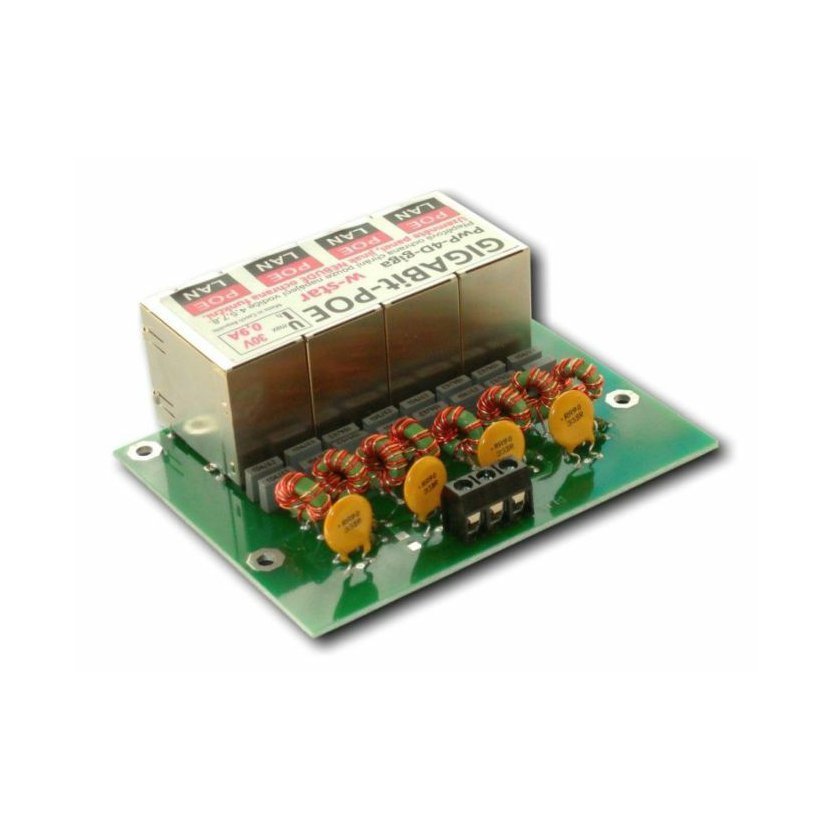

3 vodičovou svorkovnici pro připojení napájení, která umožňuje připojit vodičem do svorkovnice i zemnění

4 otvory pro uchyceni v držáku, nebo pouze v rozvaděči

Indikace stavu pomocí led - pokud led svítí žlutě, je v pořádku napájecí napětí panelu.

Zeleně svítí led dioda, pokud je port pod napětím. Jednoduše poznáte, co se v portu děje. Pokud nesvítí žádná led, je problém se zdrojem napětí. Pokud svítí žluté ledky a zelené ne, porty u kterých nesvítí zelené led mají rozpojenou pojistku proti zkratu - na portu je zkrat.Pokud svítí i žluté i zelené ledky na portu vše funguje jak má. Do RJ45 konektorů dole se připojují datové kabely bez napájení, horní konektor je určen pro připojení zařízení využívající napájení po ethernetovém kabelu. K napájení se využívají dva páry ethernetového kabelu. Napájení je přivedeno z externího zdroje na šroubovací svorky.

Napájecí páry : 4,5 (kladný pól) / 7,8 (záporný pól). Určeno pro gigabit, s kvalitním ethernetovým kabelem vhodné pro napájení do 100m.

Specifikace:

• Trvalý proud do jednoho portu max: 0.9A
• Vypínací proud na portu : 1,8A
• Doporučené napájecí napětí 5V-56V
• Max napájecí napětí 58V
• Provozní teplota: -20st až +70st

Široké napájecí cesty, které něco vydrží, ochrana proti zkratu na každém portu - vratná pojistka, ochrana proti přepětí - chrání zařízení i napájecí zdroj, možnost řadit do bloků v rackovém držáku každý modul může mít zvláštní zdroj
