Duální panelová anténa GentleBOX JC-320-MMCX 5 GHz 20 dB s case pro jednotku

2 antény s H a V polarizací, konektory MMCX, montáž na stožár průměru 27-74 mm






Duální panelová anténa GentleBOX JC-320-MMCX 5 GHz 20 dB s case pro jednotku

 Výprodej - Cena platí pro množství na skladě












Výrobce

J&J

Kód181074
Part No.JC-320-MMCX
Vaše cena bez DPH 1 092
Recyklační poplatek 5.00; DPH: 21% (Všechny aktivní antény kromě plochých antén)
Vaše cena s RP* 1 097
DPH 21%
Vaše cena s DPH 1 327
Garance cenyNalezli jste jinde na internetu nižší cenu? Informujte nás!
Záruka12 Měsíce
Objednat
Hodnocení produktu

Hodnoceno 0x













  •


Podrobnosti o produktu




Popis produktu:

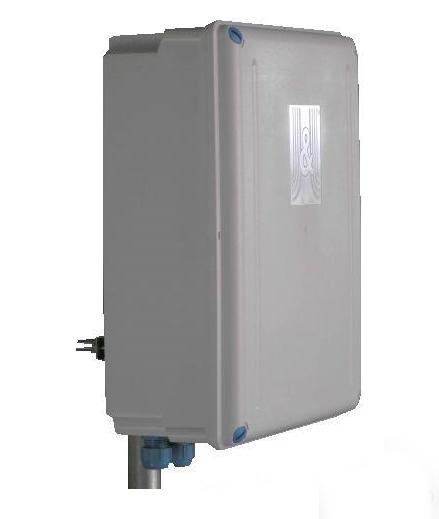

Venkovní duální panelová anténa GentleBOX JC-320 5 GHz se ziskem 20 dBi v šedém provedení s case pro montáž bezdrátové jednotky, Routerboardu. Mechanické provedení je identické s anténou JC-323. Umožňuje snadnou realizaci duplexních spojů nebo spojů využívající MIMO technologie s 2 přenosovými anténami. Box obsahuje dvě 20 dB antény s odlišnými polarizacemi a ochranou proti přepětí DC zeměním. Vnitřní prostor má rozměry cca 309 x 309 x 88 mm, vlastní antény jsou zakončeny pigtailem s konektorem MMCX pro přímé zapojení do miniPCI karet. Case je dodáván s montážním kitem umožňujícím náklon, kabelovou průchodkou pro UTP kabel + montážními sloupky pro RouterBoard, Alix.

Technické parametry:
Frekvenční rozsah: 4,9 - 6,1 GHz
Polarizace: duální vertikální a horizontální (lineární)
Zisk: 20 dBi
Vyzařovací úhel H-Plane (H pol.): 18-20° (-3 dB)
Vyzařovací úhel H-Plane (V pol.): 10-11° (-3 dB)
Vyzařovací úhel Elevation (H pol.): 10-11°
Vyzařovací úhel Elevation (V pol.): 18-20°
F/B ratio: >35 dB
Izolace mezi kanály: min. 43 dB
Ochrana proti přepětí: DC zemění
Náklon: mechanický
Impedance: 50 Ohm
Kryt: bílý ABS, UV odolný

Konektor:
2x MMCX Male - zakončení pigtailu

Rozměry:
32,6 x 32,6 x 11,3 cm (anténa bez držáku)
30,9 x 30,9 x 8,8 cm (vnitřní rozměry)

Obsah dodávky:
- Anténa
- Montážní kit pro montáž na stožár o průměru 27 - 74 mm (s možností náklonu)
- Průchodka pro kabely o průměru 4-10 mm (extra modrá kvalita)
- Šrouby pro uchycení elektroniky + plastové sloupky




Obchodníci




Produkt manažer:

Tomáš Altmann, +420 246 030 713, tomas.altmann@ipmedia.cz
















Související dokumenty




Pohled zezadu:  JC-320_Back.jpg
Vyzařovací charakteristiky:  JC-320_Vyzarovaci_charakteristiky.JPG
Otevřený box:  JC-320_Open.JPG
Rozměry:  JC-320_Rozmery.jpg
Oddělení kanálů:  JC-320_Izolace.jpg
